低压 LED 的正确连接方式

1. 所需配件

• 低压 LED 负载（如灯带、低压灯珠）；

• 匹配电压的电源适配器（如 12V LED 需 12V 适配器，24V LED 需 24V 适配器）；

• 接线端子 / 插头（根据 LED 类型选择，如灯带用专用接头，灯珠用端子）。

2. 连接步骤

• 步骤 1：确认参数
  查看低压 LED 的标签，确定工作电压（12V/24V）和总功率（如 5 米灯带功率 20W），确保电源适配器的输出电压与 LED 一致，且适配器功率≥LED 总功率 ×1.2（留 20% 余量，避免过载）。
• 步骤 2：连接电源适配器与 LED

• 电源适配器有 “输入端”（接市电）和 “输出端”（接 LED）；

• 输出端需区分正负极（通常标注 “+”“-”，红线为正，黑线为负），与 LED 的正负极对应连接（LED 的正极接适配器正极，负极接负极）；

• 若为灯带，可使用专用防水接头卡紧；若为灯珠，可通过端子拧紧或焊接（避免虚接）。

• 步骤 3：接入市电
  将电源适配器的输入端（通常是插头）插入市电插座，通电测试：若 LED 正常点亮，说明连接正确；若不亮，先断电检查正负极是否接反，或适配器是否损坏。

3. 注意事项

• 严禁低压 LED 直接接市电（220V），会瞬间烧毁 LED 芯片；

• 正负极接反会导致 LED 不亮，需断电后调换接线；

• 户外使用时，接头需用防水胶套密封，避免进水短路；

• 线材需根据电流选择（电流 = 功率 ÷ 电压），线径不足会导致发热。

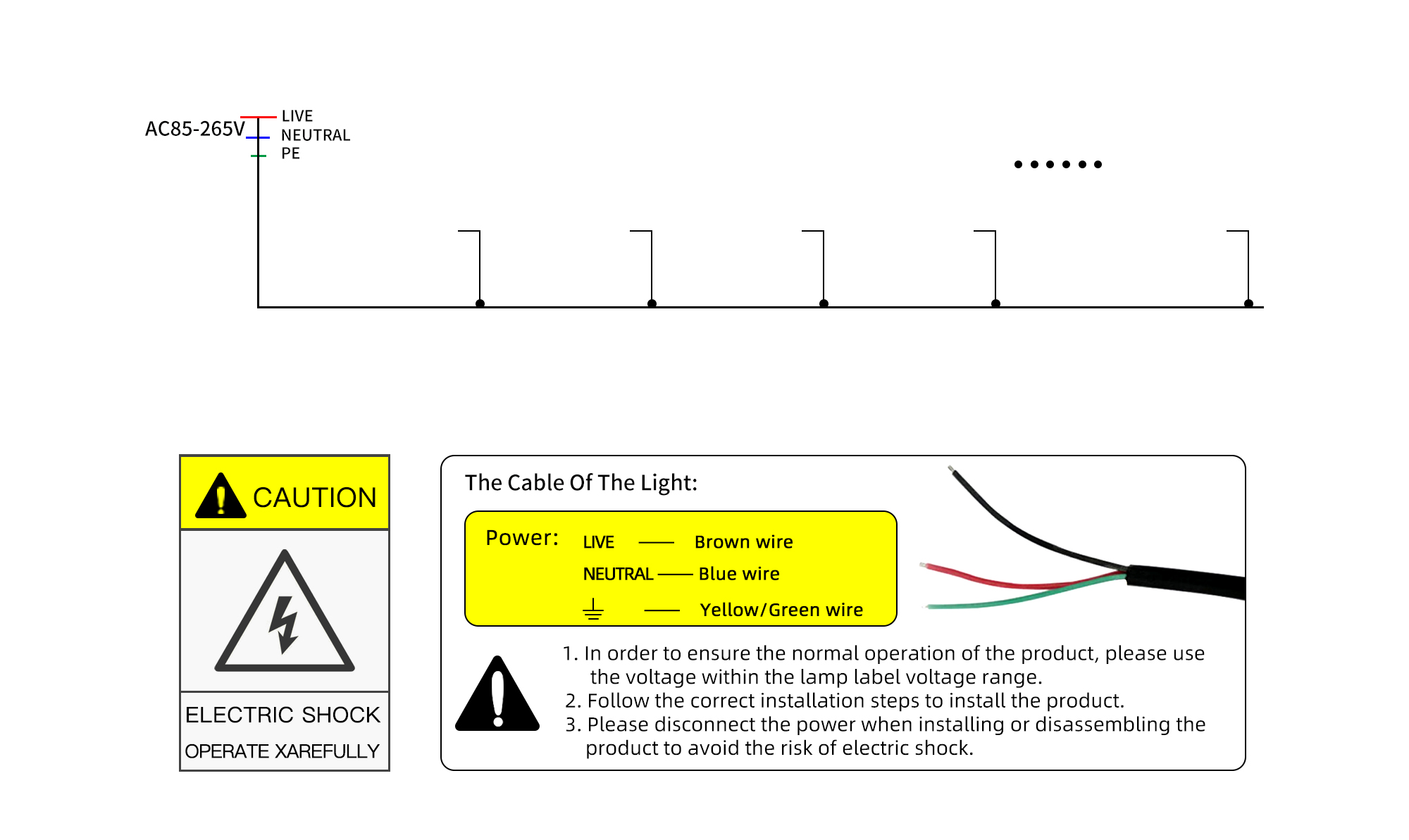

1. 所需配件

• 高压 LED 负载（如 LED 灯泡、吸顶灯）；

• 剥线钳、绝缘胶带（或接线端子）；

• （可选）地线（若 LED 有接地引脚）。

2. 连接步骤

• 步骤 1：确认参数
  查看高压 LED 的输入电压（国内通常标注 “AC 220V”），确保与市电电压匹配（避免接入 110V 电源，会导致亮度不足或不亮）。
• 步骤 2：断电操作
  关闭市电总开关（或对应回路的空气开关），确保接线时无触电风险。
• 步骤 3：区分火线、零线、地线

• 市电线路中：火线（L）通常为红色 / 棕色，零线（N）为蓝色 / 黑色，地线（PE）为黄绿色（双色）；

• 高压 LED 的接线端：通常标注 “L”“N”“PE”（或对应颜色），按标识对应连接。

• 步骤 4：固定接线

• 剥去线材绝缘层（约 5mm），将火线接 LED 的 “L” 端，零线接 “N” 端，地线接 “PE” 端（若有）；

• 用接线端子拧紧（或绕 3-5 圈后用绝缘胶带包裹），确保接触牢固（虚接会导致闪烁或发热）。

• 步骤 5：通电测试
  打开总开关，若 LED 正常点亮且无闪烁，说明连接正确；若不亮，断电检查接线是否松动或驱动电路故障。

3. 注意事项

• 接线必须断电操作，高压（220V）触电风险高，严禁带电接线；

• 地线需可靠连接（尤其金属外壳 LED），避免漏电时发生安全事故；

• 接线完成后，确保所有裸露金属部分被绝缘材料覆盖，防止短路；

• 若 LED 频繁闪烁，可能是驱动电路损坏或接线接触不良，需断电检修。
